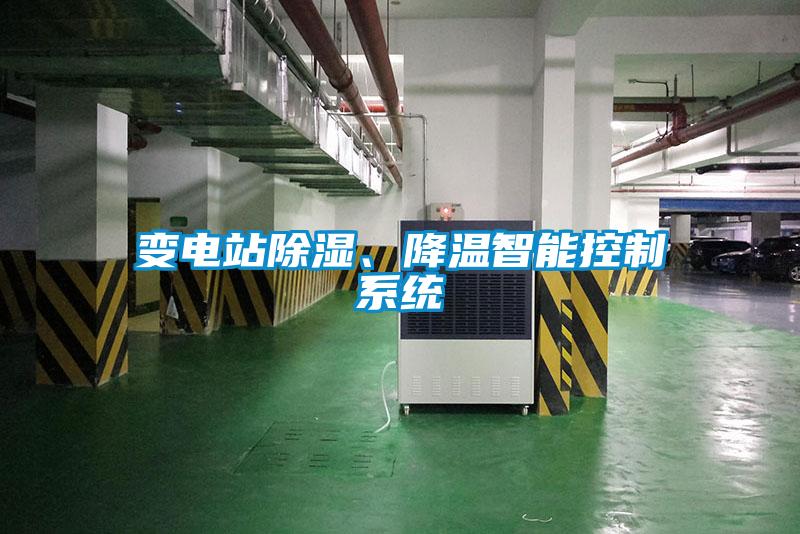

變電站除濕、降溫智能控制系統

　　摘要：該系統為全智能控制系統，特別適用于無人值守的室內變電站的空調降溫、除濕系統和風機通風系統。

　　室內變電站目前存在的事故隱患

　　在盛夏高溫季節，由于環境溫度本身就較高，再加上內部電器部件發熱，使得室內環境溫度較高，從而使設備超高溫運行。如果設備長時間運行在超高溫狀態下，容易發生的事故，且加速設備的老化，縮短設備的使用壽命。因此，必須使室內通風降溫。

　　當雨后及梅雨季節環境中濕度較高的情況下，高壓電器柜殼體及內部機構會產生凝露水滴，當積累一定程度后會滴水，從而造成局部放電或斷路，引發事故。因此，當室內濕度較高時，必須對室內進行抽濕。

　　◇解決問題方法

　　針對室內變電站高濕超溫現象，采用DR-60型智能除濕降溫自動控制系統。該系統是高可靠性、高精度的自動化控制系統，能確保室內濕度及溫度處在正常范圍內。

　　系統的組成

　　DR-60型除濕降溫自動控制系統采用進口的高精度、高穩定性的溫濕度傳感器，能實時可靠地采集室內溫、濕度參數。除濕采用空調抽濕功能，可靠性極高，除濕效果佳；降溫采用空調或風機通風降溫。

　　整個系統由控制主機進行實時監測、控制，由高精度溫濕度傳感器采樣，再經溫濕度變送器將采樣結果進行A/D轉換為數字信號并通過總線送至控制主機內，由控制主機進行對比分析，并判斷是否超過設定值。如濕度超出設定值時，則立即啟動空調除濕并向上位機發送報警信號；如溫度超出設定值時，則立即啟動空調制冷，進行降溫，并向上位機發送報警信號。

　　1、溫濕度傳感器

　　本系統選用進口霍尼韋爾高精度溫濕度傳感器。該傳感器能長期工作無漂移現象，確保溫、濕度的可靠采樣。如果選用一些低精度的傳感器，則會造成采樣數據易產生漂移現象。當漂移現象使采樣值低于實際值時，則會造成系統不報警，就會使該系統處于無用狀態；當漂移現象使采樣值高于實際值時，則會造成系統誤報警，使得設備頻繁啟動，影響設備的使用壽命。因此，選用高精度傳感器是確保整個系統可靠運行的必要條件。

　　2、智能溫濕度控制主機

　　智能溫濕度控制主機面板有兩組LED數碼管分別顯示溫、濕度相關數據，按鍵采用傻瓜化操作設計，很容易辯認，容易操作。智能溫濕度控制主機可通過驅動不同的加熱、制冷、加濕、除濕設備實現溫濕度控制。溫濕度傳感器采用高精度傳感器，數據穩定在0.1%，標定后保證精度的準確性。

　　智能溫濕度控制主機由我公司自行研制，達到如下的功能：

　　◇溫濕度實時顯示

　　◇溫濕度上、下限控制設定

　　◇高溫高濕報警節點輸出

　　◇溫濕度控制功能

　　◇超溫定時通風功能

　　◇停電再來電后自動起動空調功能

　　◇系統上傳及遠程控制功能

　　溫濕度實時顯示

　　智能溫濕度控制主機采用LED數碼管顯示實時的溫度和濕度。主機實時采樣溫濕度傳感器后，得到一個模擬信號，再把模擬信號經A/D轉換為數字信號，傳輸到LED數碼管顯示輸出。這樣，我們就可以通過讀取LED數碼管上的數字來知道當時的實時溫濕度。這樣做可以更直觀、清晰。

　　溫濕度上、下限控制設定

　　為了控制室內溫濕度，我們允許用戶任意設定溫濕度的上、下限，也就是溫濕度的報警點。我們有4個檔位供用戶設定：有溫度的上限和下限，有濕度的上限和下限。

　　高溫高濕報警節點輸出

　　設定了溫度的上限和下限后，當室內溫度高于設定上限時，主控機立刻發出溫度過高的報警信號，同時啟動空調或風機等降溫系統，達到降低室內溫度的目的；當室內濕度高于設定上限時，主控機發出濕度過高的報警信號，同時啟動空調或抽濕機等抽濕系統。達到降低室內溫度的目的。

　　溫濕度控制功能

　　降溫系統和抽濕系統中降溫和抽濕設備都有壓縮機，而壓縮機是不能夠頻繁的啟動的。如果頻繁的啟動壓縮機就會縮短壓縮機的使用壽命。因此，在溫濕度控制主機中加入了降溫和抽濕保護系統。當溫度和濕度達到設定值時，控制主機就會發出一個信號，讓降溫和抽濕設備停止工作。在降溫和抽濕設備停止的同時，啟動保護系統，在一段時間內禁止降溫和抽濕設備工作。當超過一定時間后就關閉保護系統，這時，如果有報警信號則繼續啟動降溫或抽濕設備。這樣，降溫或抽濕設備在關閉后和下一次啟動之間就有一定的時間，就不會頻繁的啟動壓縮機，從而達到保護降溫和抽濕設備，延長降溫和抽濕設備的使用壽命。

　　超溫定時通風功能

　　當室內溫度過高時，采用風機通風降溫，可能室內溫度長時間高于溫度設置點而導致風機一直長時間處于工作狀態。如果風機長時間超負荷工作，會引起風機損壞或燒毀。因此，在溫濕度控制主機中加入了超溫定時通風功能。通風工作時間和關閉風機時間可根據需要自行設置。風機通風時間0～2小時可調，關閉風機時間0～2小時可調。當設定風機工作2小時后，仍處于通風工作狀態，控制主機就會發出一個停止信號，強制關閉風機30分鐘。30分鐘過后，控制主機撤離該信號，允許風機正常工作。

　　停電再來電后自動起動空調功能

　　在夏季，當用電負荷過大常常導致跳閘，來電后空調要工作人員手動起動，很麻煩。安裝了該系統就會徹底解決此問題，來電后室內溫度或濕度只要超過設定值，系統就會自動啟動空調降溫或除濕。

　　系統上傳及遠程控制功能

　　系統的RS-485接口可以上傳實時數據，并可以保存方便以后查詢，還可以遠程控制，修改智能控制器的溫濕度上下限。

　　系統配置以太網服務器，并可通過數據服務器遠程接收數據，組成獨立的后臺系統。局域網內的任何PC機都可以訪問數據服務器查看歷史數據，并可以遠程控制，修改智能控制器中溫濕度的上下限。

　　3、DR-60型除濕降溫自動控制系統主要參數：

　　◇濕度測量：0～98%RH

　　◇濕度精度：±1%RH

　　◇溫度測量：0～50℃

　　◇溫度精度：±0.5℃

　　◇除濕能力：>20Kg/小時（大型空調抽濕）

　　◇風機定時通風：0～2小時可調

　　◇報警輸出：雙字節輸出

　　◇數據傳輸距離：<1200m

　　DR-60型除濕降溫自動控制系統控制主機采用掛壁式安裝，高度為人眼平視高度。這樣既美觀、又不占用室內的任何空間，并且有利于維護人員方便的觀察到溫濕度的實時數據。溫濕度傳感器安裝在室內墻上離地2米左右。這樣使得測量的溫濕度為室內環境中溫濕度的平均點。

　　目前室內變電站基本沒有采用任何除濕設備，只安裝通風風機，并且是手動控制。因此對于室內的設備安全運行沒有有效的保障措施。

　　根據目前室內變電站的體積，在盛夏高溫季節，風機降溫能力遠遠不夠，加上無除濕設備。因此，需增添帶低溫除濕功能的柜式空調，作為降溫和除濕設備。在變電站的高壓室內安裝柜式空調。該空調帶有低溫除濕功能，在降溫的同時又可除濕。這樣就可省去另外添置A除濕機，大大節約了系統成本。再加上風機的輔助散熱，使室內空氣不斷流通，降溫效果大大加快，有效的保護了設備的安全運行。
